Опалубка для укладки Mapegrout HF W

Опалубка должна обеспечивать достаточно места для применения методов доуплотнения — протягивание цепи или штыковка.
Опалубка, со стороны подачи материала, должна выступать за грань плиты. Должен быть сформирован «карман подачи». Этот «карман» должен отступать от края плиты на 50-100 мм и «подниматься» вверх под углом 45°.

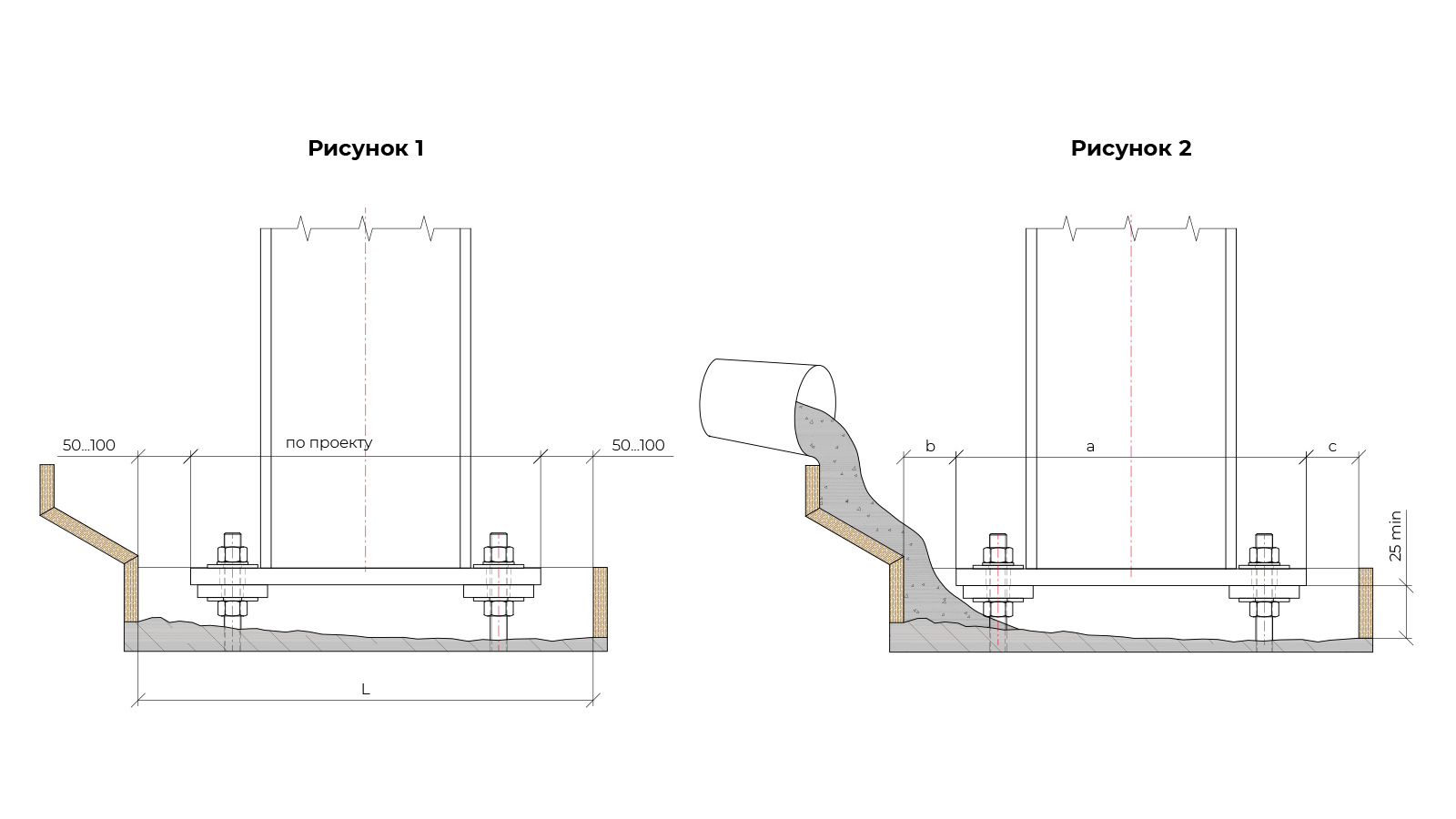

Наклонная площадка позволит минимизировать завихрения материала и воздухововлечение в материал при растекании под плитой. Опалубка с противоположной стороны по горизонтали должна быть, как минимум, на 25 мм выше уровня плиты. Высота «кармана подачи» зависит от длины растекания материала. Обычно, высота «кармана» назначается, как 1/5 от длины растекания материала — l (см. рис. 1).

Со стороны параллельной направлению растекания материала, опалубка от плиты, обычно, отстает не более чем на 25 мм. Для случаев, когда материал подается растворонасосом через отверстия в плите, опалубку располагают по периметру плиты с отступом со всех сторон не менее 100 мм. Опалубка должна быть выше уровня плиты не менее, чем на 25 мм.

Расчет зазора

1. Расчетный зазор для Mapegrout HF W определяется по формуле d=25+13(a+b+c-300)/300, где:
a – ширина (или длина) плиты в направлении «пробега» материала от места подачи до противоположной грани опалубки, мм (см. рис. 2); b – расстояние от края плиты до опалубки со стороны подачи материала, мм. Назначать от 50 до 100 мм;
с – расстояние от края плиты до опалубки со стороны, противоположной стороне подачи материала, мм. Назначать от 50 до 100 мм;
2. Если d>100 мм, то принимаем d=100 мм.
3. Определяем верхнюю (dв) и нижнюю (dн) границы зазора для Mapegrout HF W:
dв = d – 6, мм;
dн = d – 13, мм;
4. Назначаем зазор из интервала [dв; dн], но не менее 25 мм.
